给储能系统上“医保”：AIM-D100-TH，专治直流绝缘“未病”

在储能系统、光伏发电、直流屏、UPS供电等直流供电场景中，直流侧绝缘性能直接关系到系统安全与稳定运行。一旦出现绝缘下降或接地故障，不仅影响设备正常工作，还可能引发短路、火灾等严重事故。
为此，安科瑞电气推出的 AIM-D100-T 系列直流绝缘监测仪，正如一位“智能医生"，实时监测直流系统绝缘状态，提前发现隐患，及时发出报警，为系统安全保驾护航。

一、为何直流绝缘监测如此重要？

直流系统通常采用不接地（IT）方式运行，正负极与地之间绝缘。但随着设备老化、环境潮湿、线路破损等情况，绝缘电阻会逐渐下降，甚至出现单极接地。若不及时发现并处理，可能发展为双极接地短路，引发系统宕机或设备损坏。

尤其是在储能系统中，直流侧电压高、电流大，绝缘故障后果更为严重。AIM-D100-T系列能够在线监测正负极对地绝缘电阻，一旦低于设定阈值，立即发出预警或报警，避免故障扩大。

二、AIM-D100-T：智能监测，多重防护

📍 核心功能亮点：

• 绝缘电阻监测：监测范围1kΩ~10MΩ，支持预警/报警阈值独立设定；

• 系统电压监测：实时显示系统电压、正负极对地电压；

• 过欠压报警：电压超出设定范围时及时告警；

• 继电器输出：3路继电器，支持常开/常闭模式，可外接声光报警器；

• 事件记录功能：最多记录20条故障事件，含时间与类型，便于故障追溯；

• RS485通讯：支持Modbus-RTU协议，轻松接入监控系统；

• 液晶显示+LED指示：状态一目了然，操作直观便捷。

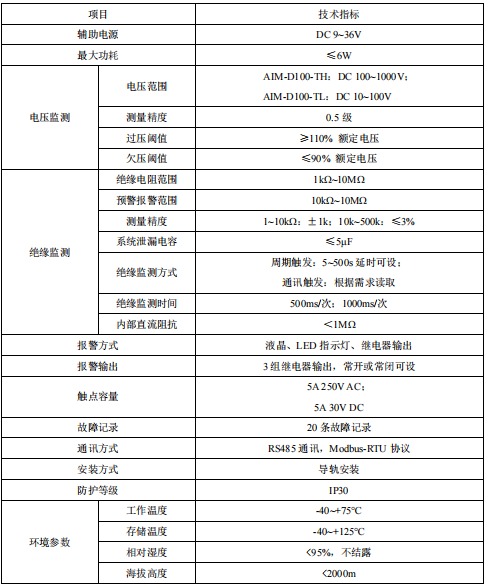

  详细技术参数：

•

📍 技术优势：

• 基于不平衡桥原理，克服传统平衡桥在双极接地时无法检测的缺陷；

• 支持周期触发与通讯触发两种监测模式，灵活适应不同场景；

• 抗电容干扰能力强，系统电容≤5μF，也可通过设置电容时间提升测量稳定性；

• 宽电压适应：AIM-D100-TH支持100~1000V，TL支持10~100V，覆盖多数直流系统。

产品外观

安装方法：

AIM-D100-T 系列绝缘监测仪采用导轨式的安装方式，将仪表装在标准 35mm 导轨上，用卡扣固定，便 可完成安装。如下图所示：

产品证书：

三、典型应用场景

1. 储能直流系统

在储能电池组、PCS变流器等直流回路中，AIM-D100-T 可实时监测母线及支路绝缘状态，防止因绝缘下降导致的系统故障，提升系统可靠性。

2. 光伏直流系统

安装在汇流箱后、逆变器前，监测光伏组件至逆变器之间的直流侧绝缘情况，保障光伏发电系统安全运行。

3. 直流屏系统

在变电站、配电房中，监测直流屏输出母线绝缘状态，确保控制电源、保护装置的供电安全。

四、小结

AIM-D100-T 系列直流绝缘监测仪，不仅是一款高精度、多功能的绝缘监测设备，更是直流系统的“智能医生"。它通过实时监测、智能报警、事件记录与远程通讯，实现对直流绝缘状态的全天候守护，特别适用于储能、光伏、充电桩、直流屏等对安全性要求高的场合。
