在“双碳"目标驱动下，绿氢已成为新能源消纳与工业深度脱碳的核心抓手。针对风电、光伏的间歇性与波动性，电解水制氢将多余电能转化为氢能储存，是远距离新能源消纳的方案之一。

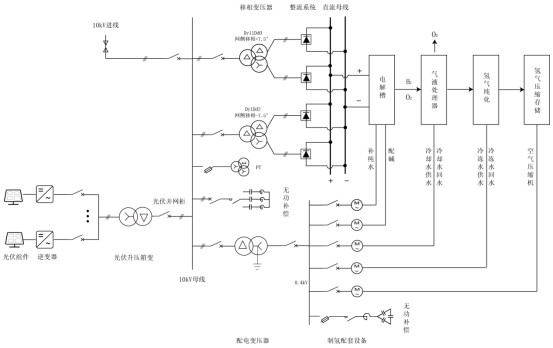

安科瑞电气深耕制氢电气化领域，为电解水制氢站提供从10kV到电解槽的全链路二次设备解决方案。以碱性电解（ALK）工艺为例，系统采用“光伏自发自用+电网备用供电"模式，整体分为10kV高压配电、24脉波移相整流直流供电、电解制氢工艺、0.4kV辅机配电四大板块，实现绿电优先消纳与连续制氢的平衡。
在核心的二次设备选型上，安科瑞提供全场景保护测控方案：

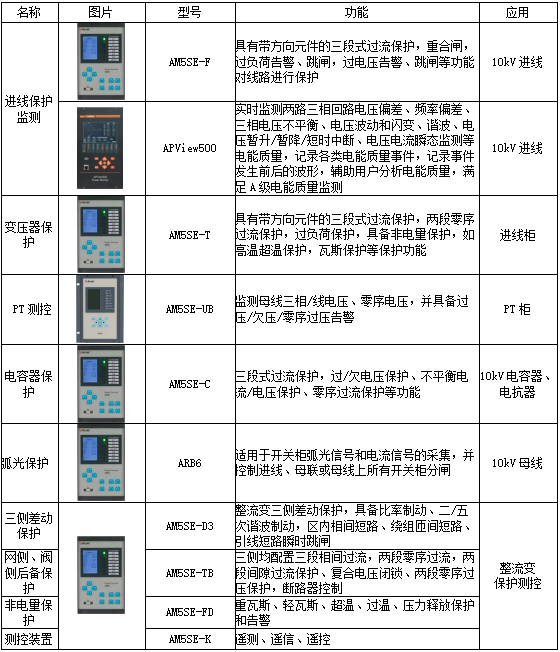

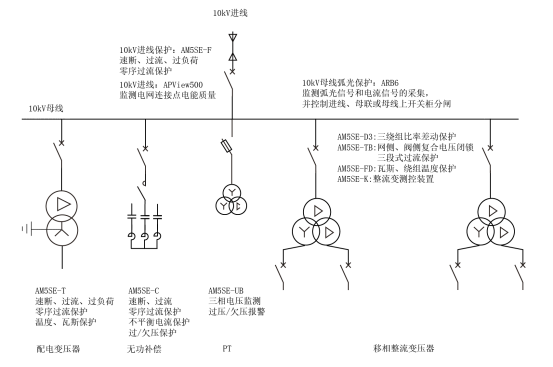

10kV变配电部分：依据NB/T10447-2020标准，为10kV双移相变压器构成的24脉整流系统配置全链路保护。AM5SE系列装置可实现进线保护、变压器保护、PT测控及电容器保护；ARB6弧光保护适用于开关柜弧光监测与快速分闸；针对整流变，AM5SE-D3提供三侧差动保护，具备比率制动和谐波制动功能，实现区内故障瞬时跳闸，配合网侧、阀侧后备保护及非电量保护，形成完整防护体系。

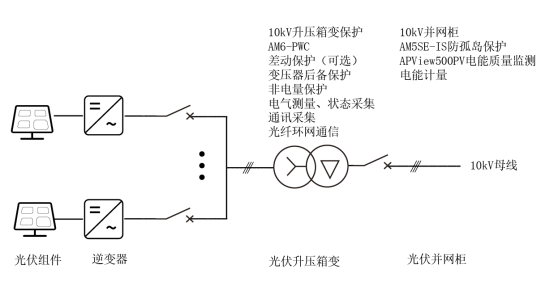

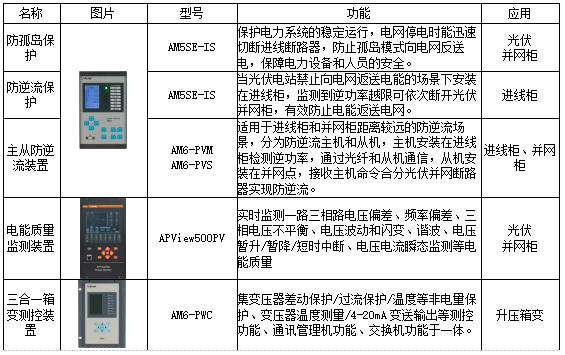

10kV光伏并网部分：针对“自发自用、余电不上网"的并网需求，配置防孤岛保护与防逆流保护（AM5SE-IS）。对于进线柜与并网柜距离较远的场景，可选用AM6-PVM/PVS主从防逆流装置，通过光纤通信实现精准控制。同时，APView500PV电能质量监测装置实时监测电压偏差、谐波、暂升暂降等指标，确保并网合规，避免电网考核。

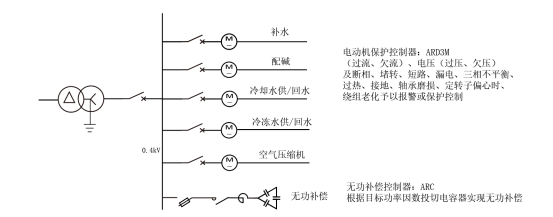

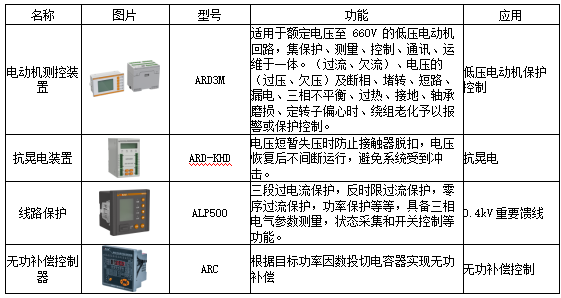

0.4kV保护测控：针对补水泵、冷却水泵、压缩机等辅机设备，ARD3M电动机测控装置集保护、测量、控制于一体，实现过流、欠压、断相、堵转、漏电等全面保护；ARD-KHD抗晃电装置可在电压短暂失压时防止接触器脱扣，保障系统连续运行；ALP500线路保护用于重要馈线，具备三段过电流、反时限过流、零序过流及功率保护功能。
直流绝缘监测：电解槽工作在直流低压、大电流工况下，碱液导电，潮湿漏碱易造成直流对地漏电，氢气易燃易爆。AIM-D100-TH直流绝缘监测装置实时监测DC100-1000V系统绝缘状况，是电解槽标配安全保护。

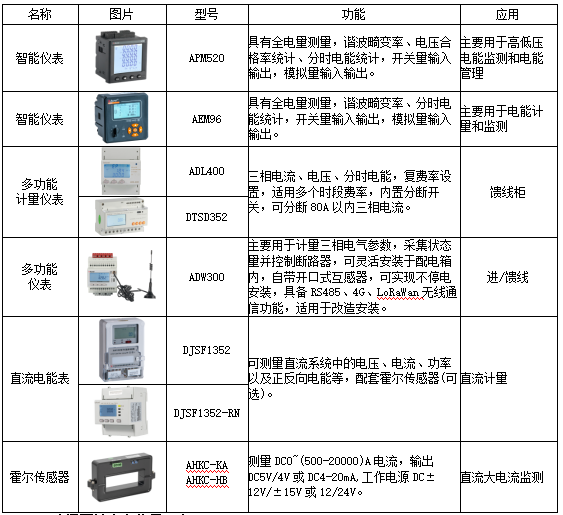

交直流计量：交直流回路配置多功能电表，APM500、AEM96用于高低压电能监测，ADW300具备开口式互感器，可实现不停电安装，支持RS485、4G、LoRa等无线通信；DJSF1352直流电能表配套AHKC系列霍尔传感器，可测量DC0~20000A大电流，满足直流计量与谐波、纹波监测需求。

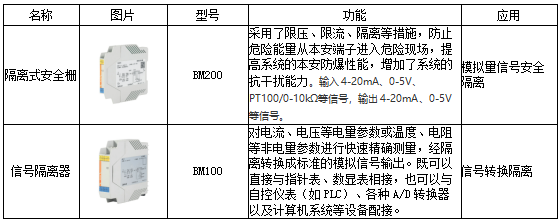

防爆区域本安信号隔离：针对氢气易燃易爆环境，BM200隔离式安全栅采用限压、限流、隔离措施，防止危险能量进入现场；BM100信号隔离器实现电流、电压、温度等信号的精准转换与隔离，提升系统本安防爆性能。
结束语
安科瑞为制氢站提供从保护、测控、计量、绝缘监测到能量管理的全系列产品，助力绿氢产业安全高效发展。
