ACY100-FZ7H1职工食堂油烟浓度在线监控仪

更新时间:2022-02-21

简要描述:

ACY100-FZ7H1职工食堂油烟浓度在线监控仪是针对饮食业厨房油烟排放场合设计的,由油烟探头、传感器、控制板和显示屏等部分组成,用于监控油烟、颗粒物和非甲烷总烃等污染物的排放状况和过程参数,以及风机和净化器的运行电流和开关状态等数据,并可通过RS232/485或4G等方式进行数据传输的设备。监控仪支持选配两路油烟排放烟道的污染物测量。

型号:厂商性质:生产厂家浏览量:50

1.产品简介

1.1ACY100-FZ7H1职工食堂油烟浓度在线监控仪产品概述

ACY100-FZ7H1职工食堂油烟浓度在线监控仪是分体式油烟监控仪,带7寸触摸屏显示,可测量2路厨房油烟管道.

ACY100型饮食业油烟浓度在线监控仪是针对饮食业厨房油烟排放场合而设计的,由油烟探头、传感器、控制板和显示屏等部分组成,用于监控油烟、颗粒物和非甲烷总烃等污染物的排放状况和过程参数,以及风机和净化器的电流和开关状态等,并可通过RS232/485或4G等方式进行数据传输的设备。

监控仪适用于现有饮食业单位、新设立饮食业单位、排放油烟的食品加工单位和非经营性单位内部职工食堂等场合,如有油烟排放的饭店、餐馆等。

产品符合GB18483《饮食业油烟排放标准(试行)》、DB11/1488《餐饮业大气污染物排放标准》、HJ76《固定污染源烟气(S02、NOx、颗粒物)排放连续监测系统技术要求及检测方法》、HJ212《污染物在线监控(监测)系统数据传输标准》等标准的相关技术要求。


1.2产品型号规则


1.3产品尺寸


1.4技术参数


1.5安装示意图


1.6安装探头

对于单探头配置的监控仪,需要将探头安装在油烟净化器后端(烟气排出侧),以监控净化之后的油烟浓度是否达标。对于双探头配置的监控仪,可以将探头分别安装在油烟净化器的前端(烟气进入侧)和后端(烟气排出侧),可以对油烟净化器前后的油烟浓度进行监控,可以计算油烟净化器的净化效率。

探头安装位置应优先选择在垂直管段。应避开烟道弯头和断面急剧变化部位。探头安装位置应设置在距弯头、变径管下游方向不小于3倍直径,和距上述部件上游方向不小于1.5倍直径处,对矩形烟道,其当量直径D=2AB/(A+B),式中A、B为边长。

探头安装于动压中位值处。

探头可以安装在烟道侧面。

安装分体式类型的监控仪的探头:

安装前检查探头应完好无损,探头上的各组成部件之间应紧密连接无松动。安装时先在选取的安装点位开一个直径50mm的孔,将探头伸入孔内,然后将探头调整为正方向(使探头排气孔垂直于地面);然后使用5个M4自攻螺钉打入探头外壳上的5个孔中,将探头固定。然后将探头上的引出线穿过电工套管后从监控仪底部的接入孔接入监控仪内部主控制板上的右/左烟道的接入端子,按照 接线方式中的方法接线。

探头的引出线默认2米,若自行对其加长,则其总长度不宜超过10米。

探头在烟道上安装固定后的方向如下图所示。


1.7分体式类型的监控仪主控制板接口及其接线

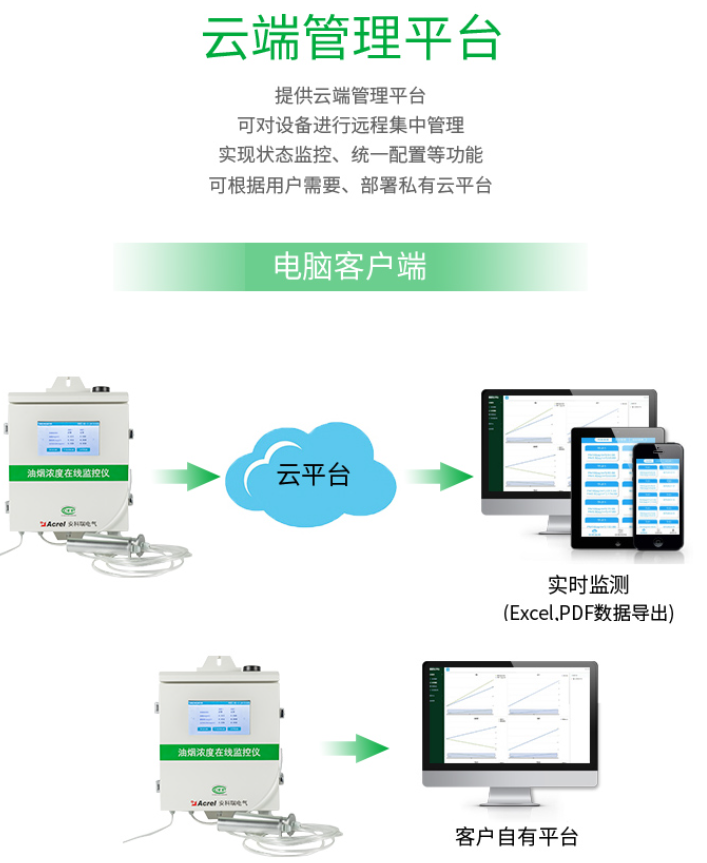

1.8云平台管理
