AMC200L-4E3多回路交流电量采集监控装置

型号:

描述:AMC200L-4E3多回路交流电量采集监控装置:主要用于多个回路的全电参量测量,多可同时接入 8 个三相回路或者 24 个单相回路的电流输入。可测量电压电流、功率、功率因数等参数。

  • 更新时间

    2024-01-08
  • 厂商性质

    生产厂家
  • 访问量

    433
详细介绍
品牌Acrel/安科瑞应用领域医疗卫生,化工,能源,电子,电气

1.产品概述

AMC200L-4E3多回路交流电量采集监控装置主要用于多个回路的全电参量测量,至多可同时接入 8 个三相回路或者 24 个单相回路的电流输入。可测量电压电流、功率、功率因数等参数。

2.技术参数


3.配套互感器

电流互感器为水晶头接口,一次侧电流为 100A-600A,二次侧输出电流 50mA,若电流互感器不同,客户可 根据实际使用情况,通过仪表界面或通讯修改电流变比。互感器如图所示。

4.尺寸及接线说明

4.1 外形尺寸 (单位:mm)


4.2 安装方式


4.3 接线说明

接线端子及接线说明如下


4.4接线方式(下图以接入四个回路为例)

4.5产品优势

1)与传统电能表相比,可以支持多回路计量;

2)支持无线通讯,NB/4G;

3)支持自适应抄表,可对接EIOT平台;

4)电流规格至大可支持1600A;

5)每个通道可单独配置电流变比;

6)可支持Modbus-RTU,YD/T 1363.3,MQTT协议;

7)可支持三相、单相回路混合使用。

8)可支持开口/闭口式交流互感器;

9)互感器采用水晶头接口方式接入,直接插拔操作简单,提高施工效率,有效避免接错线、接错相导致的数据错误问题;

10)支持断路器桩头等位置的温度探测以及安装环境的温湿度测量功能,在实现电力监控的同时还起到了电气安全的监测。

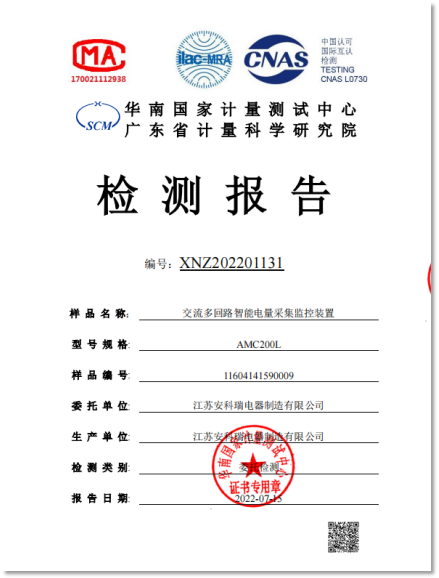

4.6检测报告

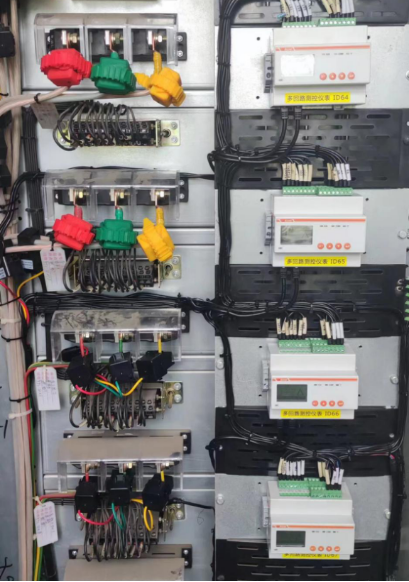

AMC200L-4E3多回路交流电量采集监控装置现场安装图








5.Acrel-EIoT能源物联网云平台

云平台的系统网络结构采用分层分布式的结构,系统包括:感知层、数据层、应用层、表现层和运营层。系统架构图如图所示。

传感器层包括了我司的各类产品,是整个系统的底层,也是构建该能源物联网云平台必要的基本组成元素,主要有多功能仪表、预付费电表、多回路仪表、物联网电表、物联网水表、电瓶车充电桩、汽车充电桩、路灯控制器等设备。

中间的数据处理平台主要完成数据处理、数据存储和数据交互的工作,为了保证整个综合平台的数据处理能力,我们将实时数据、历史数据和业务数据分别存储在不同的库中,并提供多种接口实现与第三方系统的数据交互。

上层的应用层是指Acrel-EIoT能源物联网云平台,主要实现各种功能应用,平台按照能源的流向分为能源供应、能源管理、设备管理和能耗分析4大板块,其中能源供应包括电力集抄、智能运维子模块,能源管理包括安全用电、电能质量子模块,设备管理包括智能照明、预付费、充电桩子模块,能耗分析包括能源管理、增值服务子模块。平台通过web和app的方式为用户提供人机交互的界面,运营层的各类用户可以通过这两种方式实现平台的访问与操作。
