低压侧多回路电压计量模块

1.概述

ADW600系列仪表分为ADW600系列智能网关和ADW600多回路计量模块，主要用于计量低压网络的三相有功电 能，具有体积小、安装简便、功能丰富等优点。

产品采用模块化设计，包括网关主体、电压模块、电流模块、开 关量模块、测温漏电模块等，模块间采用网线连接，可支持多回路拼接使用。适用于低压侧多回路计量场景，尤 其是电力改造需求。

2.产品型号规格及功能特点

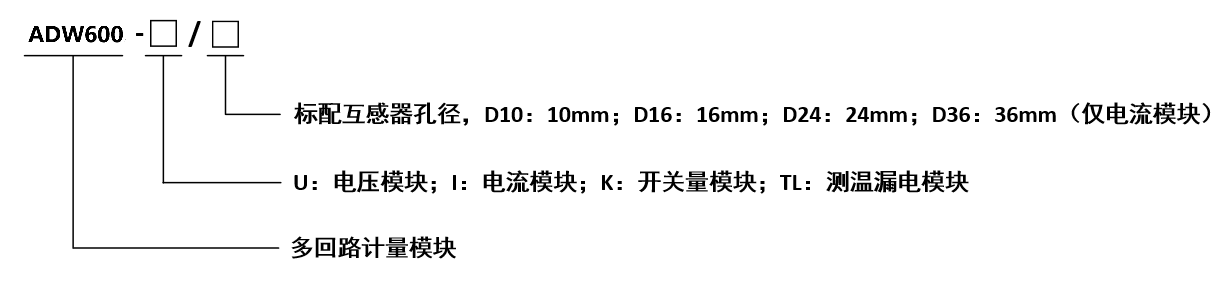

2.1 ADW600 系列仪表命名规则

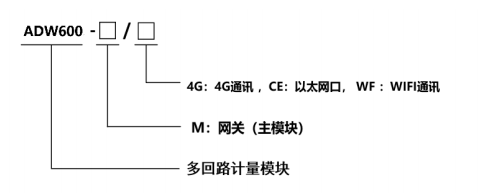

2.1.1 ADW600 系列智能网关

2.1.2 ADW600 多回路计量模块

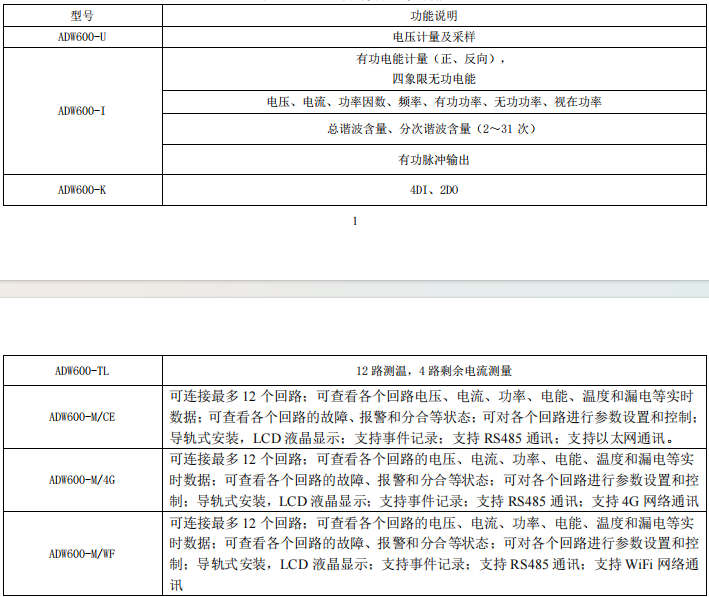

ADW600 系列仪表功能特点

ADW600 系列智能网关

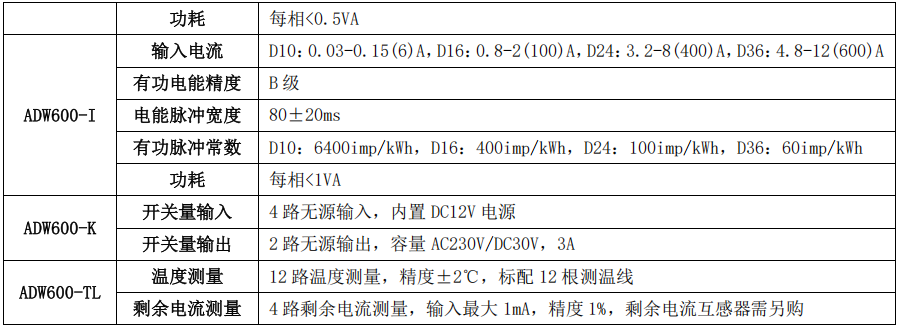

ADW600 多回路计量模块

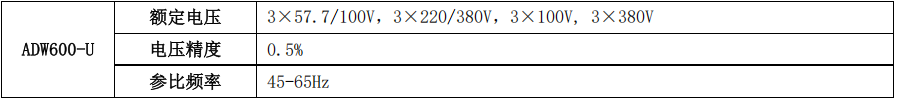

ADW600-U低压侧多回路电压计量模块

外型尺寸及安装说明

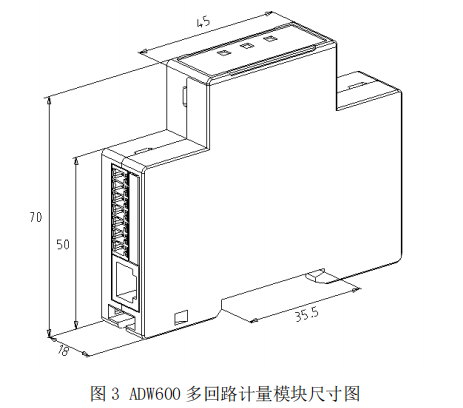

外型尺寸(单位：mm)

备注：1. 不同模块之间网线连接时需要注意 BUS-IN 为进线接口、BUS-OUT 为出线接口，以 ADW600 系列智能网关或电 源模块为起点依次往后连接，不能接反。

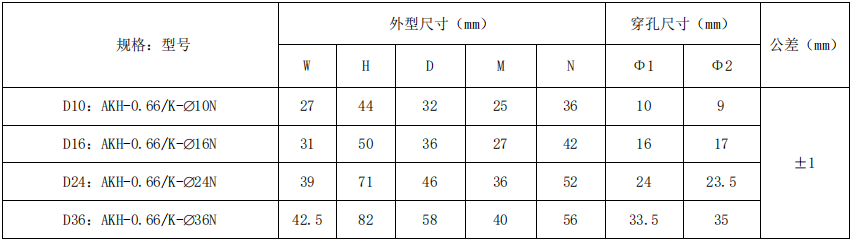

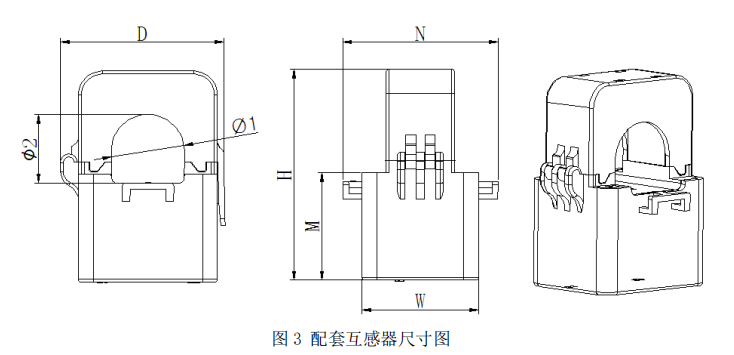

配套互感器外型尺寸(单位：mm）

ADW600-I 配套互感器规格尺寸

接线说明

ADW600系列智能网关

注：图中框选区域①预留不用；区域②为 4G 通讯时安装 SIM 卡；区域③为网线连接下行计量模块的 PHY 口 A3、B3 供上位机通讯，A2、B2 预留不用，DI 和 DO 端口预留不用。 LN 外接 AC 220V 辅助电源。

ADW600 多回路计量模块

ADW600 多回路计量模块之间采用网线连接，BUS-IN 为进线接口、BUS-OUT 为出线接口，以 ADW600 系列智能 网关或电源模块为起点依次往后连接，不能接反。

ADW600-U低压侧多回路电压计量模块需要接入负载电压信号，参照下方接线图，11-14 端子分别接入 UA、UB、UC、UN 电压信号，若采 用三相三线接法时，11-13 接入 UA、UB、UC 电压信号，然后将 UB 短接进 UN 端子即可。

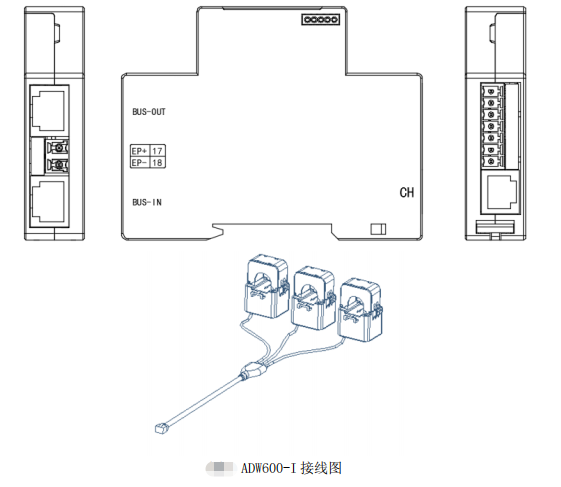

ADW600-I 需要接入负载电流信号，参照下方接线图，标配互感器为 RJ12 接口插入电表端子即可，分别将三 个互感器根据指示方向卡在负载线缆上即可。

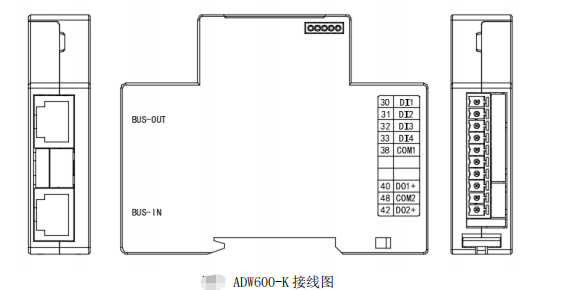

ADW600-K 根据需要接入开关量输入或输出信号线，注意 COM 口为公共端，参照下方接线图。

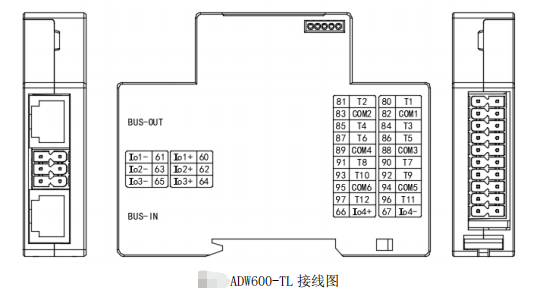

ADW600-TL 根据需要接入测温信号线或剩余电流互感器信号线，注意 COM 口为相邻测量回路的公共端，具体接线图如下。
